MR6000
超越以往速度、歷史革新規格
● 不僅絕緣測量，而且實現所有16ch同時200MS/s高速測量（模擬單元U8976×8）
● 配備8個輸入插槽，max模擬32ch絕緣輸入（模擬單元U8975×8）
● 前所未有的所有插槽安裝，max邏輯128ch（邏輯單元8973×8）
● 內置256GB SATA-SSD（選件）等，可使用U盤或SD存儲卡
● 溫度、應變、頻率等豐富的輸入單元
● 高速數據傳輸是以前的32倍，測量的同時實時存儲數據
● 輕松搜索想要查看的波形，波形搜索功能：存儲管家
可愉快、自由使用的存儲記錄儀
采用12英寸電容式觸控面板。實現得心應手的順暢直觀的操作體驗。搭載了能從龐大測量數據中輕松搜索想查看的波形的“波形搜索功能”。會在測量的所有數據中自動搜索異常波形。

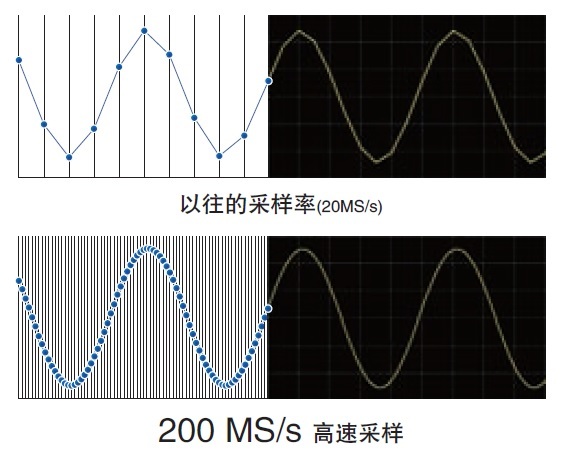

準確捕捉高開關頻率的頻帶和絕緣性能
在要求高效化的變頻器評估試驗或電源設計的評價中，需要準確的捕捉開關頻率。MR6000不僅能夠保持200MS/s的高速采樣速度，而且實現了通道之間絕緣和DC400V直接輸入。此外，實現了流暢的操作性，輕彈光標后能輕松讀取軌跡值。

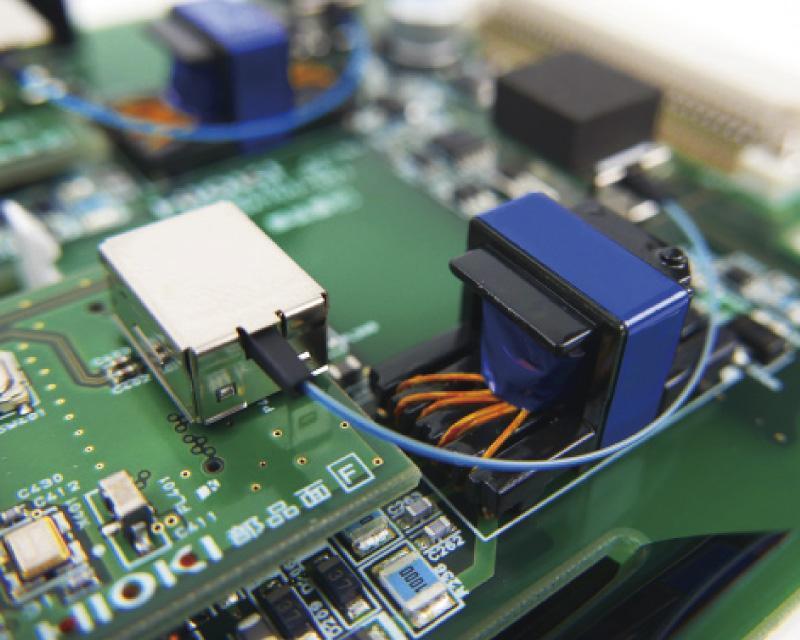

通過絕緣設備實現絕緣輸入
模擬輸入單元之間以及輸入單元與主機之間都絕緣。
因此，和示波器不同，能夠無視電位差而進行測量。
光絕緣設備（高速模擬單元U8976）
數據傳輸速度是以往32倍
存儲記錄儀MR6000搭載了新接口，將向存儲媒介的數據傳輸速度高提升至舊機型的32倍。因此縮短了所測波形的數據保存至存儲媒介的時間，實現了測量效率的提高。另外，舊機型能夠以1MS/s進行1ch的傳輸，而MR6000可以實現32ch的傳輸。（※和我司存儲記錄儀系列比較 ※根據測量條件的不同而不同）

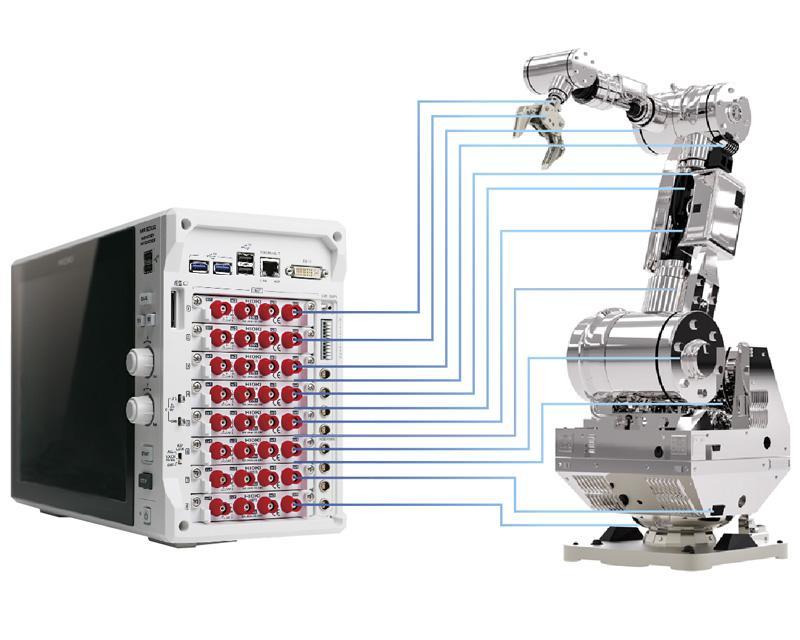

模擬最大32ch同時測量
同時多點測量。
“4ch模擬單元U8975”在1個單元中濃縮了4ch 5MS/s 16bit的性能，通過使用多個該單元，還能實現最大32ch的多通道測量。

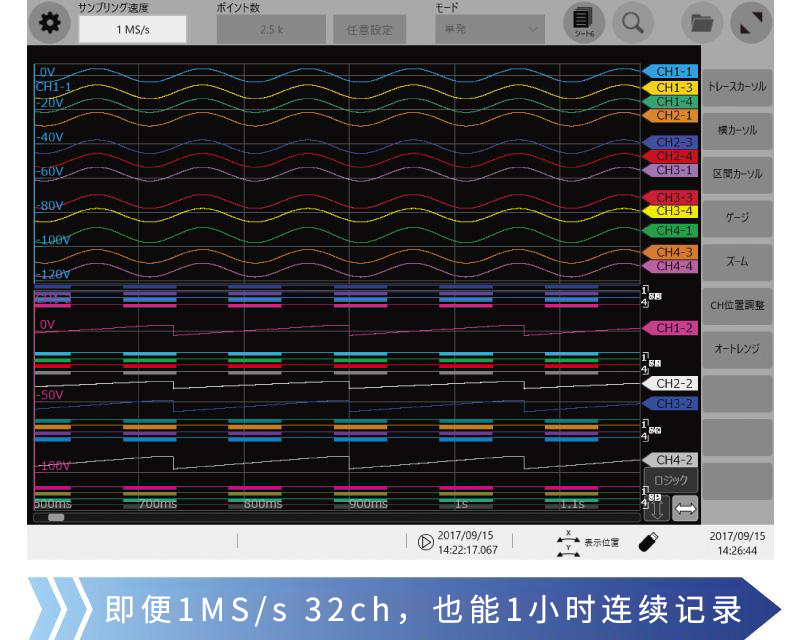

長時間記錄×高速采樣×多通道
32ch同時測量時，即便采樣速度1MS/s，也能實現1小時左右的連續測量。
（使用實時保存功能以及選件中的SSD單元U8332時）

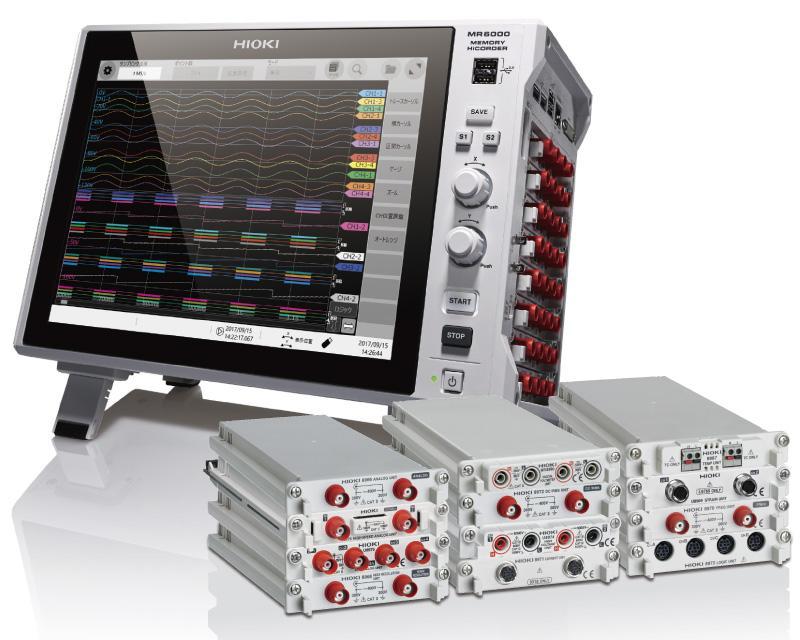

捕捉所有多個現象的單元的陣容
通過組合多個單元，能夠完成多個現象的記錄。
高壓?jiǎn)卧脑挘驗槟軌蛑苯虞斎?000V，所以適用于UPS或工頻電源等全球電源線的測量。
而且，如果使用多個邏輯單元，可以max128ch同時測量繼電器的ON/OFF或PLC（可編程邏輯控制器）的信號。

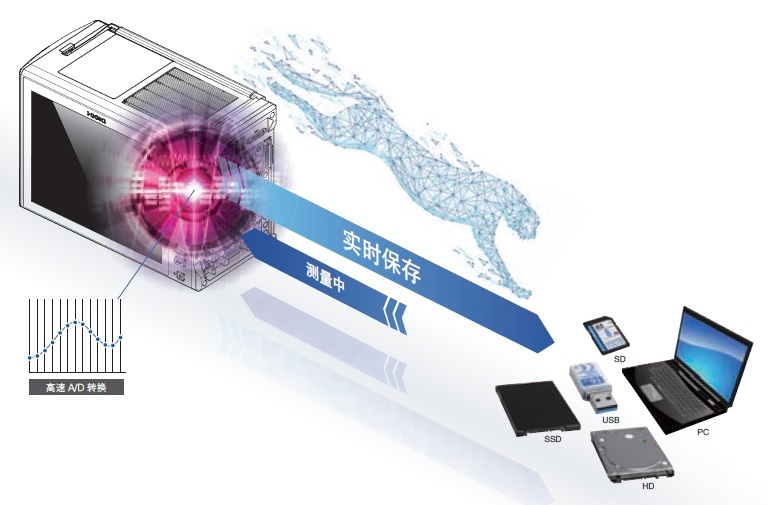

測量的同時驚人的實時保存功能
通過高度進行內部處理，在測量的同時能夠?qū)?shù)據實時保存指外部存儲媒介中。
而且，MR6000安裝了新接口，數據傳輸速度是舊機型的32倍。

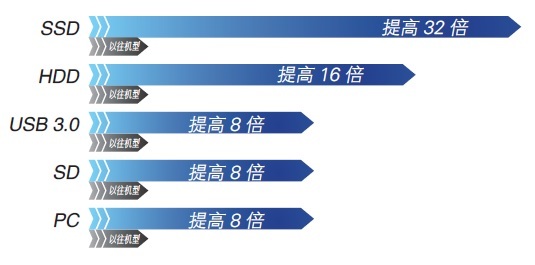

舊機型32倍的數據傳輸速度。
數據傳輸至存儲媒介的速度max達到舊機型的32倍。
因此，舊機型能1MS/s傳輸1ch的數據，而MR6000能夠傳輸32通道的數據。
（※和我司的存儲記錄儀系列比較 ※根據測量條件不同而不同）

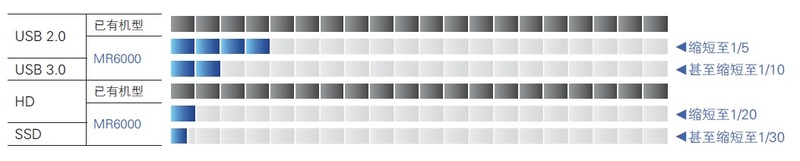

大幅改善的數據保存時間
長時間測量的數據量比較多，所有數據傳輸至電腦需要花費很多時間。
MR6000采用了新接口的同時，將內部處理高速化，縮短了測量數據保存于媒體的時間。
解決了保存數據所等待時間的煩惱，大幅改善作業效率。

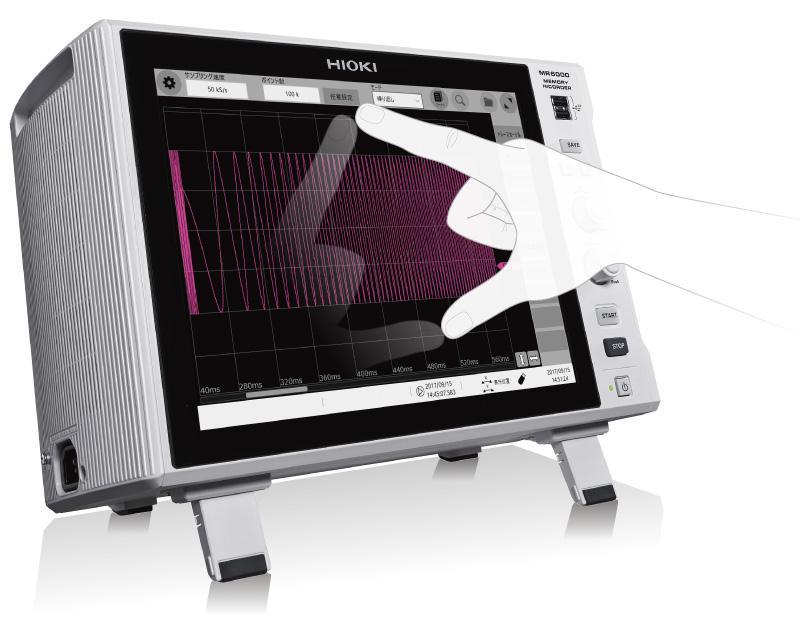

迅速快捷的觸摸屏
電容式觸摸屏提供直觀的操作性。
設置項目直接點擊選擇，想看的畫面可直接用手指拉伸放大。
不再會有之前重復按鍵來設置的麻煩，多通道測量項目也一樣簡單明了。

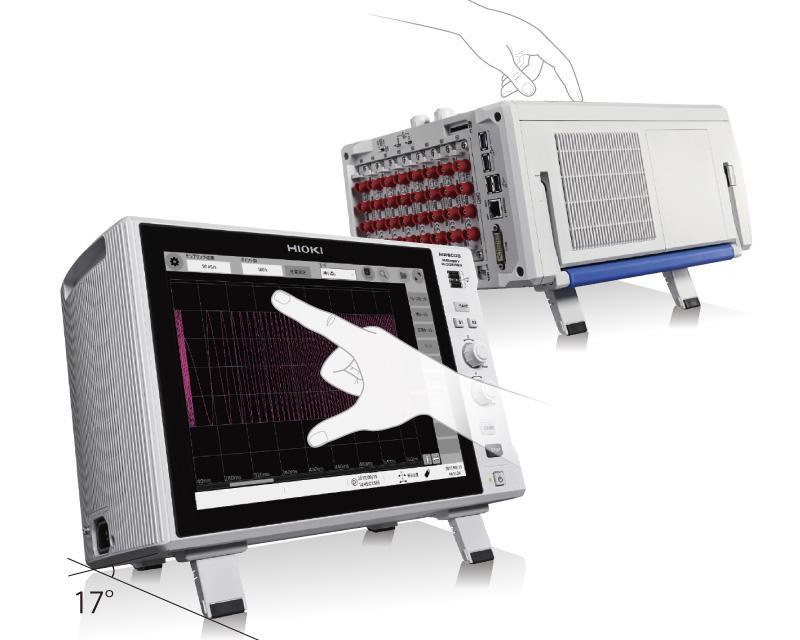

舒適的查看角度
我們調查了觸摸面板的可操作性和良好的可見度的角度，并采用支撐腳來將其優化。
在桌上使用時，除了減輕手腕的負擔外，還可以以自然的視線進行操作。
另外，在產品背面支撐腳，即使放在地板上也能輕松使用。
不占地方，是以往1/2的尺寸
因?yàn)橛猩嵊眠M(jìn)氣口和發熱零部件，冷卻風扇設計在最合適的位置，實現高速處理機小型化兩大優點。
緊湊機身設計，即使在狹窄場所使用也不會困擾。
（和8861-50的尺寸相比）

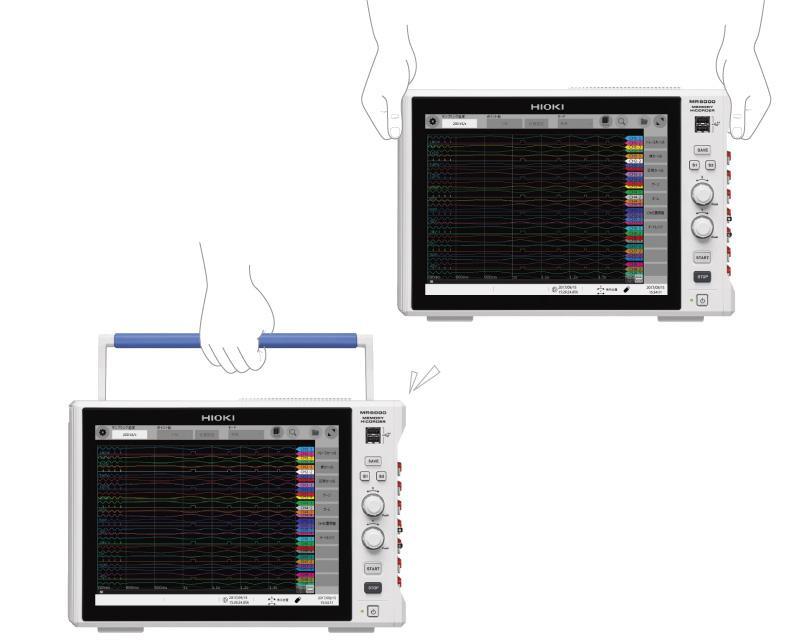

便于運輸?shù)氖直O(shè)計
易于掌握的手柄設計，單手或雙手搬運都很方便。
此外，產品的兩側也有提手設計，雙手搬運也可以。
產品有側上下部分，配備保護接口和單元輸入端口的防護裝置，可預防意外沖擊。

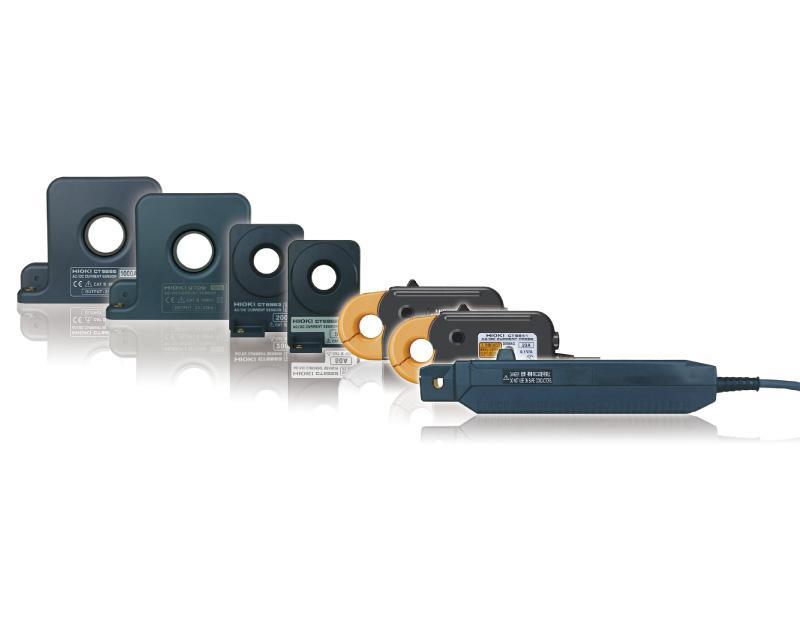

對應高精度·大電流測量傳感器
MR6000是一臺能夠充分發揮那些高精度傳感器的性能的高水準測試儀。
而且，探頭的電源由MR6000主機供給探頭電源單元Z5021也可作為選件使用。
直接保存于PC
FTP發送功能與實時保存功能并用，可將測量數據直接傳輸保存于PC。
測量后可流暢地觀測數據。

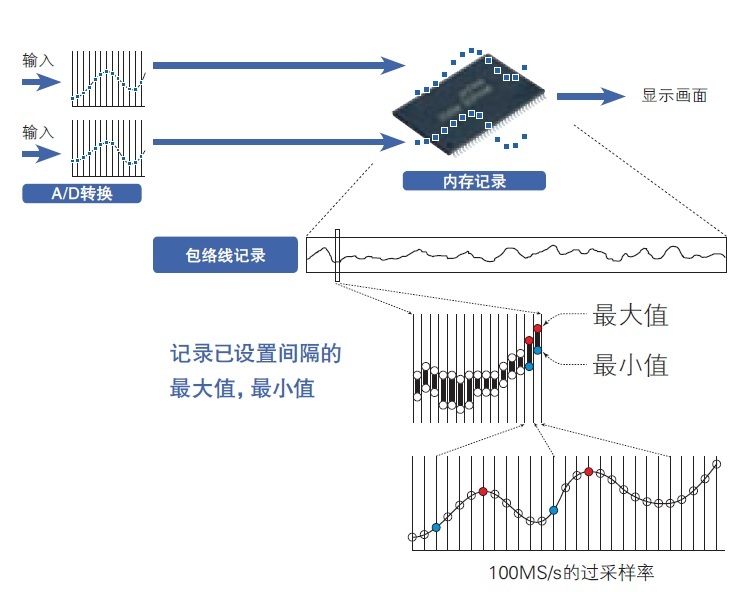

采樣速度一刻不差的觀察，長時間數據變化
通過包絡線的測量方法，進行100MS/s的過采樣同時，能夠記錄設置間隔的max值和min值。
1G的內存容量可實現長時間的數據記錄。
另外，實時保存也可并用。
能用于ECU、變頻器和馬達的試驗
電流單元8971與本公司電流探頭或電流傳感器組合使用，可實現太陽能發電或EV/HEV的研發現場所必須的“大溫度范圍”“高精度·大電流測量”。此外，傳感器只需連接，即可自動識別測量范圍，便利。
另外，高度模擬單元U8976與公司電流探頭或電流傳感器組合使用，也可進行高精度·寬頻的電流波形觀測。
測量的同時對測量數據進行運算實時波形運算（僅限配備MR6000-01時）
MR6000-01 配備有強的實時波形運算選件。
這樣，可在測量的同時進行四則運算(+，-，x，/ ) 和，微積分，測量同時可將運算結果通過波形來確認。
運算結果在測量結束后可用于數值運算或者保存。
觀測無干擾的清晰波形數字濾波運算（僅限配備MR6000-01時）
能偶濾除測量數據的諧波干擾和特定頻率干擾。
適用于單元標配的濾波功能所濾除不了的干擾的情況。
|
|
MR6000 |
MR6000-01 |
|
附加功能 |
- |
實時波形運算、數字濾波功能 |
|
輸入單元數 |
MAX8單元 |
|
通道數 |
模擬MAX32ch（使用U8975時，或邏輯128ch（使用8973時） |
|
測量量程 |
100mV-400V f.s.， 12檔量程，分辨率：量程的1/1600（使用U8976時）
4 V - 200 V f.s.， 6當量程，分辨率 ：量程的1/32000 （使用U8975時） |
|
MAX輸入電壓 |
DC 400V (使用U8976時)， DC 200V (使用U8975時) |
|
頻率特性 |
DC - 30MHz (使用U8976時)， DC - 2MHz (使用U8975時) |
|
最高采樣速度 |
200MS/s 所有通道同時 (使用U8976時)， 外部采樣率10MS/s |
|
記錄方式 |
Nomal: 通常的波形記錄
Envelope: 記錄每個一定時間內的最大值和最小值 |
|
內存容量 |
1GW |
|
外部存儲設備 |
SD存儲卡×1，U盤×1，內置SSD/HDD×1，F(xiàn)TP傳輸（通過網線到PC）※存儲媒介僅限于原裝選件 |
|
顯示部分 |
12.1英寸XGA-TFT彩色液晶屏（1024 × 768點） |
|
外部接口 |
LAN， USB， SD， SATA， MONITOR |
|
電源 |
AC 100?240V， 50/60Hz，， 300 VA Max. |
|
體積及重量 |
353W × 235H × 154.8Dmm， 6.5kg (僅主機） |
|
附件 |
電源線 ×1， 快速測量手冊 ×1， 使用上的注意事項 ×1， 應用軟件×1， 使用說明書（詳細篇） ×1，使用說明書(運算篇) ×1， 空白面板(僅空白插槽) |
